宮城県内の大型定置網を水中ドローンで調査

2017年6月、宮城県内にある大型定置網の「垣網」、「箱網」の調査を水中ドローン(BlueROV2)で行いました。

機体

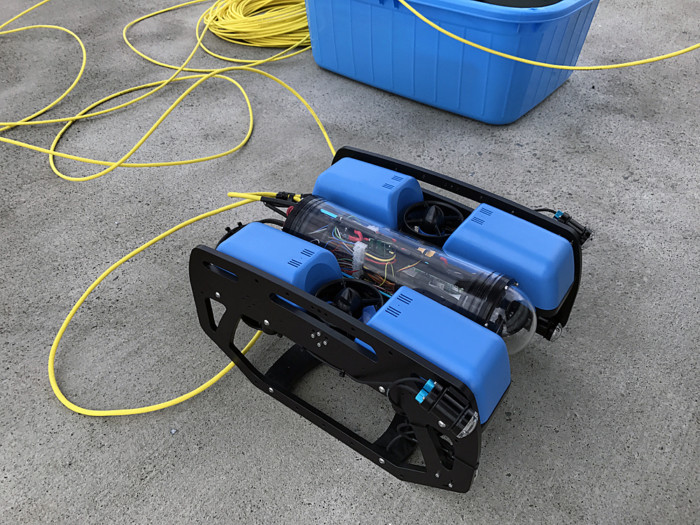

BlueROV2

BlueROV2はアメリカにあるBlue Robotics社が発売しているROVです。この水中ドローンはフライトコントローラーPixhawkを搭載し6つのモーターで自由に海中を動き回ります。
最大350ワットのモーターは海中でも思い通りの操縦を実現させ、細かい機体の動きにも対応できます。またこのORVはカスタマイズ性にも優れており、ペイロードを増やしたり100m以上の深度に耐えられるように仕様変更が可能です。

ROV-fun

今回使用したROV以外の装備

ROVの操作には本体以外にも必要なものがあります。操縦以外にもメンテナンスで必須のものもあるのでご紹介します。

  • ノートパソコン
  • LANケーブル
  • USB2.0 mini-Bケーブル
  • Logitech F310 Gamepad
  • 手動真空ポンプ
  • 真水
  • ROVが入るサイズのタンク

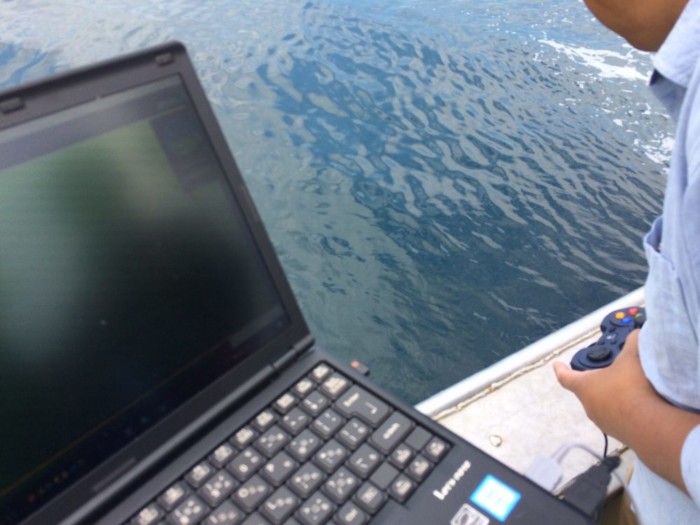

操縦環境

BlueROV2の操縦は下記のソフトで行います。
QGroundControl

qgroundcontrol

垣網

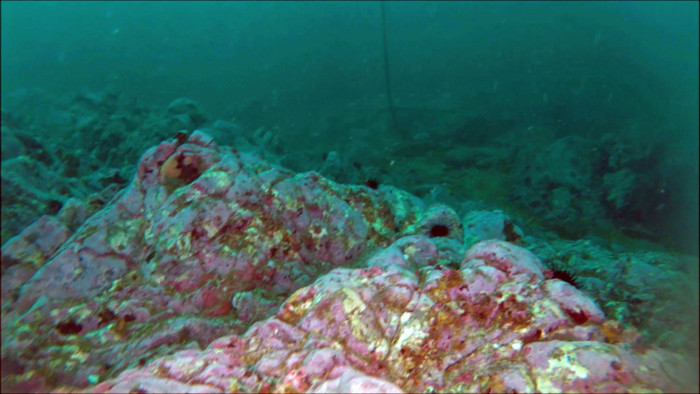

水深約20mの垣網の調査です。
網の様子や海底の状況などを確認することができました。網の損傷や地形の状況確認などに活用できます。

箱網

水深約60mの箱網です。
今回使用したROVは100mのテザー(有線)を使用しています。
この場所は魚が集まっている場所ですので、さばやぶりなど多くの魚の様子を確認することができました。
また海底の網の様子も確認でき、水深60mでも問題なく動き回る事ができます。

今後の課題

今回の水中調査では、はじめてBlueROVを使いました。これは以前まで使っていたOpenROVとは異なり、操縦性が非常に優れています。
海のように波が強い場所でも自由に操縦することが可能で、今後の弊社の主力となる機体です。

ただし、途中で故障した箇所もありました。
原因はまだ不明。今後、メンテナンスをしながら改善します。

故障個所

  • 1つのモータの出力が下がる
  • ライトが途中から一部点かなくなる。

この水中ドローンは4つのモーターで前後左右の動きをし、2つのモーターで水平や潜ったり浮上したりの動きを制御しています。
今回1つ出力が弱くなったのは、潜ったり浮上したりするモーター。このモーターの動きが弱くなると、左右の出力のバランスが狂い、潜る時も浮上するときも機体が斜めに傾きます。

1つのモータの出力だけでも水深60mまでは潜る事ができましたが、映像は斜めになったままです。

もう1点はライトの故障。4つ搭載しているライトが1つしか点かなくなりました。

今後、これらの原因を探りつつ、改善します。

今回は予備の機体を用意していなかったので、故障した機体のまま調査を続けました。
やはり2機体制は必須であると痛感しました。
