はじめに

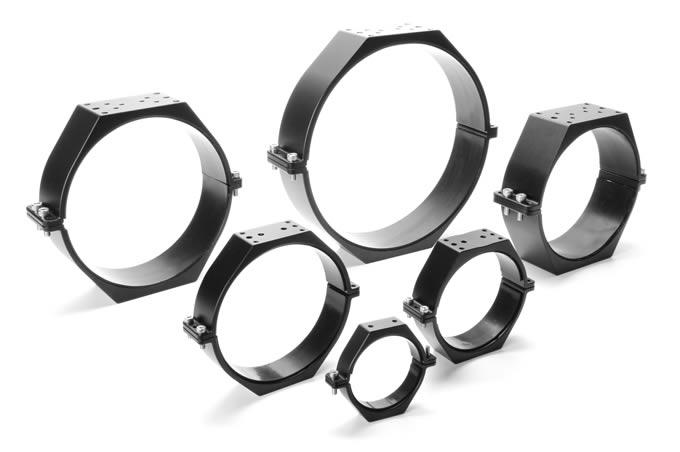

防水エンクロージャー用クランプは、円筒形の防水エンクロージャーを簡単かつ確実に取り付けるための製品です。
新たに再設計されたクランプシリーズでは、新しい取付穴システムを採用しています。
これにより、各クランプ同士を組み合わせて取り付けることが可能となり、さまざまな取り付け構成に柔軟に対応できます。
アルマイト処理アルミニウム製（ゴムパッド付き）
取付用付属品一式付属
クランプ用取付金具
各クランプには、クランプ同士の接続およびパイプへの固定に必要なすべての締結部品が含まれています。
また、取り付け時に使用できる予備の締結部品も同梱されています。
締結部品のサイズについては、本ガイド内の図面および表をご参照ください。

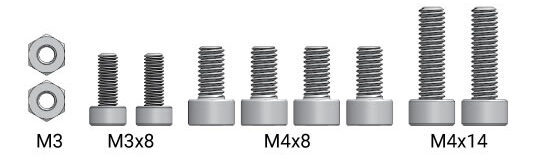

2インチクランプ 付属金具

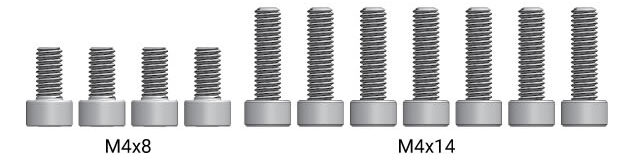

3インチ／4インチクランプ 付属金具

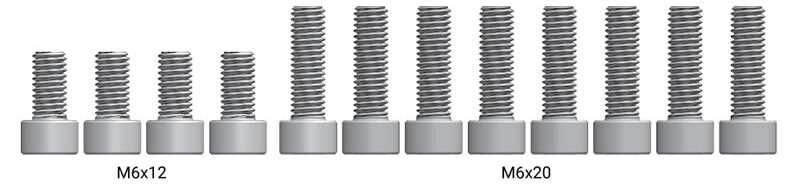

5インチ／6インチ／8インチクランプ 付属金具
クランプの取り付け

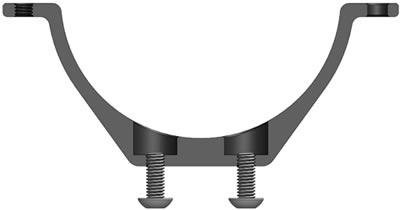

各クランプには、以下の2通りの方法で使用できるねじ穴パターンが設けられています。
- クランプ本体に直接ねじ込むためのタップ穴として使用

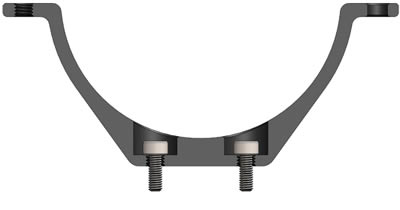

- 取り付け面に固定するためのクリアランス穴（貫通穴）として使用
取り付け方法
|
タップ穴として使用する場合 |
クリアランス穴として使用する場合 |
 |
 |
| 取り付け穴に直接ねじ込んで固定。 | 取り付け穴を貫通穴として使用し 裏側から締結。 |

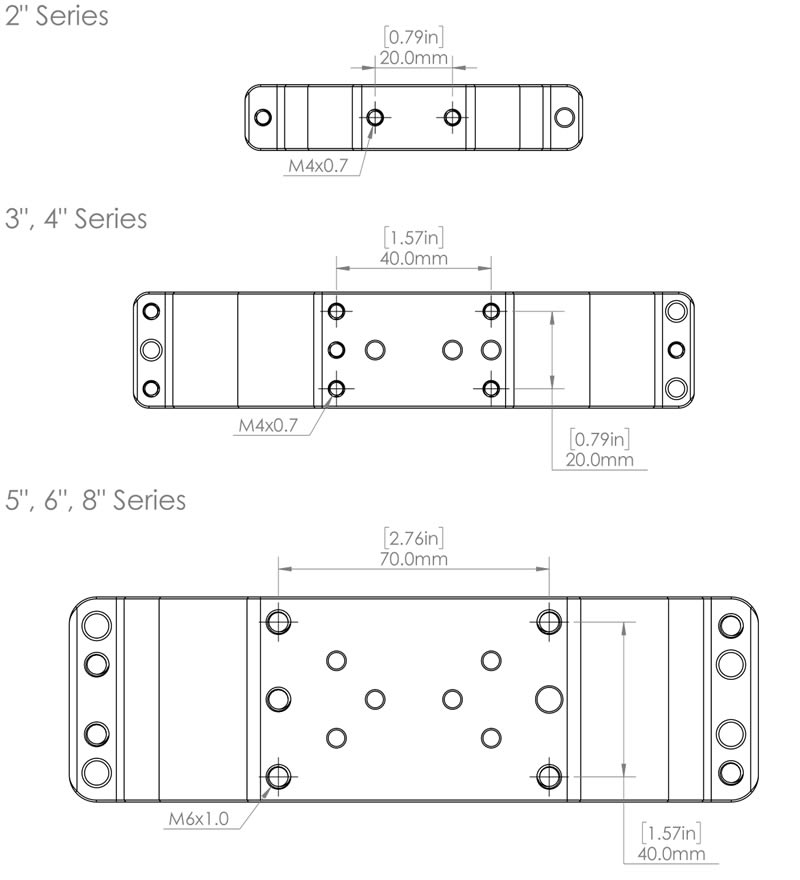

取り付け穴の配置は下図のとおりです。
注意事項
- 取り付け穴をクリアランス穴として使用する場合は、指定サイズより1サイズ小さいメートルねじの締結具を使用してください。
また、ゴムストリップを取り付ける前に、必ずクランプ本体を先に固定してください。 - なお、クランプ底面に設けられているその他の穴は、主にクランプ同士を接続するためのものですが、必要に応じて通常の取り付け用途にも使用できます。
クランプ間の取り付け
本クランプの大きな特長は、異なるサイズのクランプ同士を自由に組み合わせて取り付けられる点です。
これにより、用途に応じた柔軟な構成が可能になります。
クランプ間の取り付け方法および使用する締結部品の組み合わせについては、下表をご参照ください。
※ゴムストリップを取り付ける前に、必ずクランプ同士の接続を行ってください。
| 画像 | クランプ1 | クランプ2 | 使用ファスナー/ネジ類 | 推奨工具/ドライブサイズ |
 |

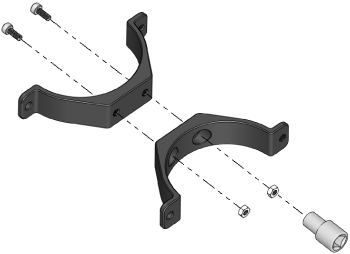

2" | 2" |
※ 5.5mmソケットレンチが必要 |
2.5mm六角レンチ |
 |

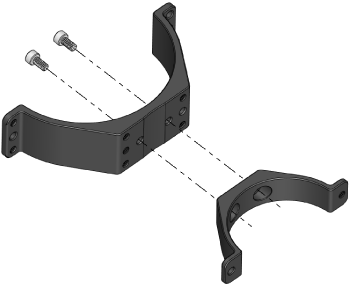

3", 4" | 2" | 2本のM4×8mm ボルト | 3mm六角レンチ |
 |

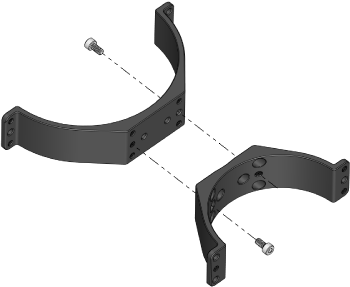

3", 4" | 3", 4" | 2本のM4×8mm ボルト | 3mm六角レンチ |
 |

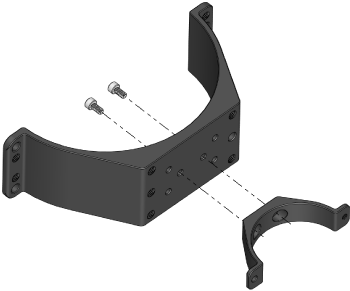

5", 6", 8" | 2" | 2本のM4×8mm ボルト | 3mm六角レンチ |
 |

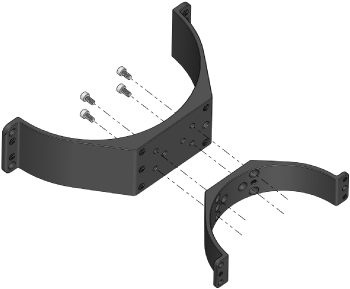

5", 6", 8" | 3", 4" | 4本のM4×8mm ボルト | 3mm六角レンチ |
 |

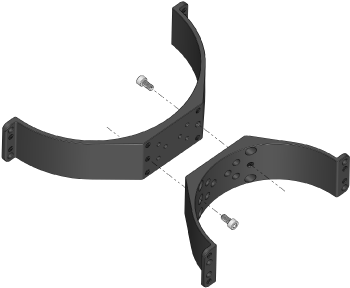

5", 6", 8" | 5", 6", 8" | 2本のM6× 12mmボルト | 5mm六角レンチ |

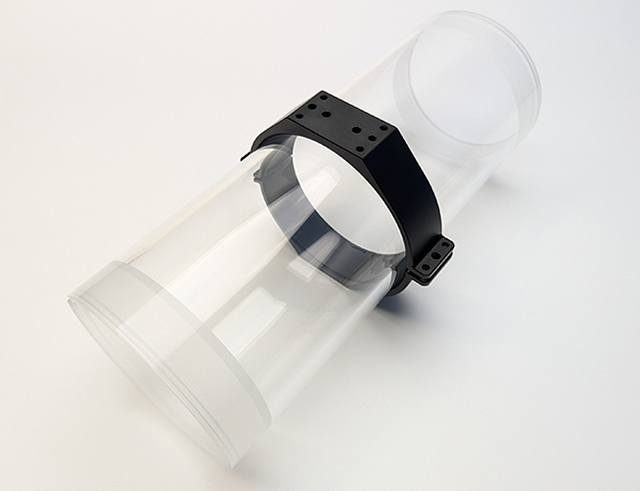

防水エンクロージャーへのクランプの取り付け
- ゴムストリップを取り付ける前に、必要に応じてクランプ同士の接続を行ってください。

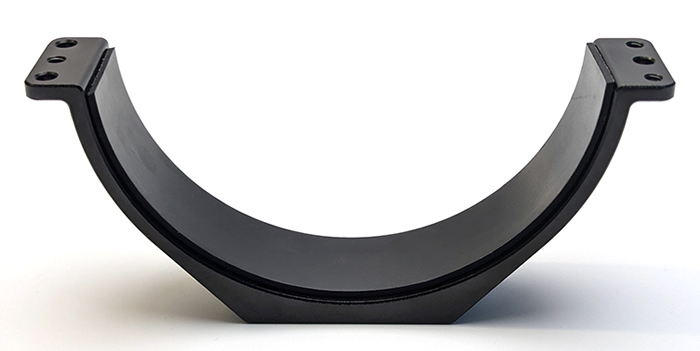

- 同梱の粘着式ゴムストリップの保護フィルムを剥がし、各クランプに1本ずつ貼り付けます。
※ 2インチクランプにはゴムストリップが1本のみ付属しています。取り付け前に、縦方向に半分に切ってから使用してください。
ココがポイント
ゴムストリップ貼り付け後に、下部のネジへアクセスする必要がある場合は、一時的にストリップを剥がすことができます。

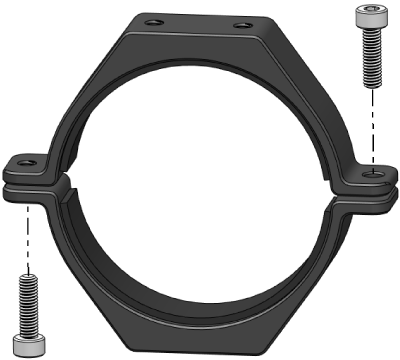

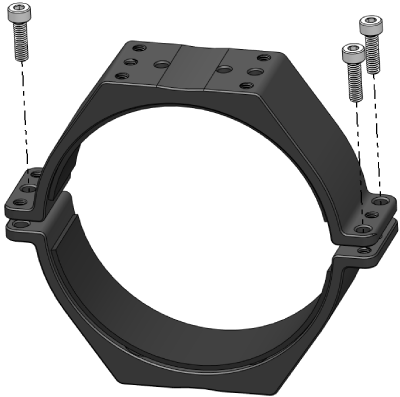

その際、接着剤がゴム側から一部剥がれることがありますが、再固定に十分な粘着力は保持されています。 - クランプをチューブ（エンクロージャー）の周囲に取り付けます。
一方のクランプの無ねじ穴（クリアランス穴）が、もう一方のクランプのねじ穴（タップ穴）と一致するように位置を合わせてください。 - 付属のネジを使用して、クランプをチューブに固定します。
各クランプサイズに適したネジについては、下表をご参照ください。▶ 3インチおよび4インチクランプ：固定にはネジ3本使用ネジは必ず、無ねじ穴を通してからねじ穴に締め込んでください。
すべてのネジ穴を使用する必要はありません。

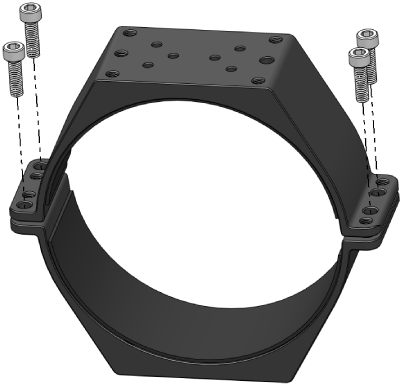

▶ 5インチ、6インチ、8インチクランプ：固定にはネジ4本使用
| 画像 | クランプサイズ | 使用ファスナー/ ネジ類 | 推奨工具/ドライブサイズ |
 |
2" | 2本のM4×14mmボルト | 3mm六角レンチ |
 |
3", 4" | 3本のM4×14mmボルト | 3mm六角レンチ |
 |
5", 6", 8" | 4本のM6×20mmボルト | 5mm六角レンチ |

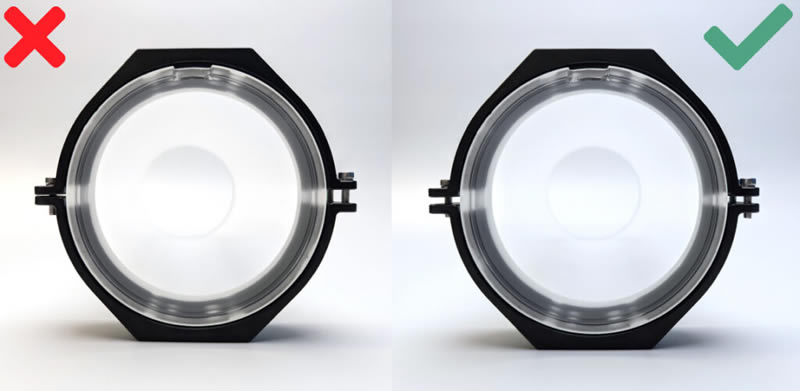

両側のクランプの間隔が均等になるよう、ネジはバランスよく少しずつ締めてください。
アクリルチューブに取り付ける場合は、クランプを締めすぎないでください。チューブに確実に固定できる程度にとどめてください。
過度に締め付けると、チューブを損傷するおそれがあります。
