BlueBoat アンテナ／アクセサリーマストの取り付け

はじめに

BlueBoat アンテナおよびアクセサリーマストは、アンテナの設置高さを高くすることで見通しを改善し、通信距離を最大で約2倍まで延長します。
また、気象観測機器やその他のペイロードなど 各種アクセサリーの取り付けにも使用できます。

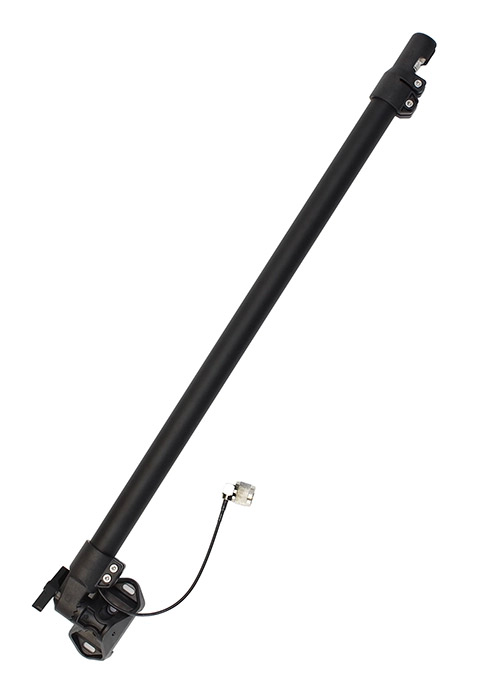

BlueBoat アンテナ／アクセサリーマスト

本ガイドでは、BlueBoat への取り付け方法について説明します。

取り付け位置の選択

アンテナ／アクセサリーマストは、BlueBoat のフレームブラケットにあるいずれの取り付け穴にも設置できます。

• BlueBoat 用アンテナまたはセルラーアンテナを取り付ける場合は、アンテナコネクタに最も近い取り付け位置を選択してください。

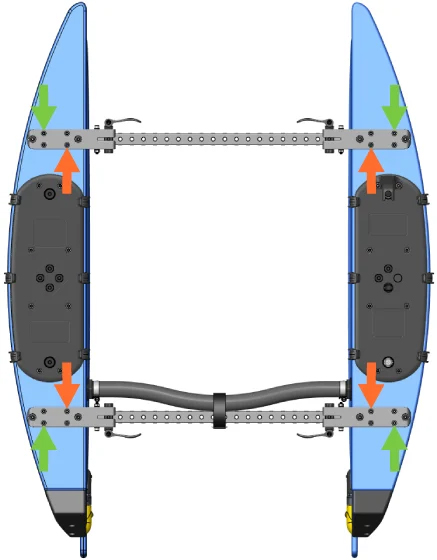

• マストを完全に折りたたむには、外側の取り付け穴（緑の矢印）を使用してください。
• 内側の取り付け穴（オレンジの矢印）も使用可能ですが、折りたたんだ際にマストがハッチのラッチと干渉する可能性がある点に注意してください。

マスト取付位置

取り付けに必要な部品・工具

アンテナマストキットに加え、取り付けには以下の工具が必要です。

• 3mm 六角レンチ
• 4mm 六角レンチ
• 5mm 六角レンチ

取り付け手順

アンテナおよびアクセサリーマストの取り付け手順は、アンテナを取り付ける場合も、その他のアクセサリーを取り付ける場合も共通です。
アンテナを取り付けない場合は、アンテナに関する手順および部品を省略してください。

作業を始める前に、BlueBoat の電源が完全にオフになっていることを確認してください。

1. 4mm 六角レンチを使用してアンテナガードの固定ネジを外し、アンテナをコネクタから取り外します。

   • アンテナを取り付けない場合は、この手順を省略してください。
   • アンテナマスト使用時は、アンテナガードは不要です。

2. 付属の M6×12 ネジ と 5mm 六角レンチを使用して、マストベースを BlueBoat のフレームに固定します。

   • アンテナコネクタに最も近い 外側の取り付け穴 を使用してください。
   • ネジ山付きシャフトは、ボートの中心から外側を向くようにしてください。



   ※ 図では、視認性向上のため BlueBoat の一部を省略しています。

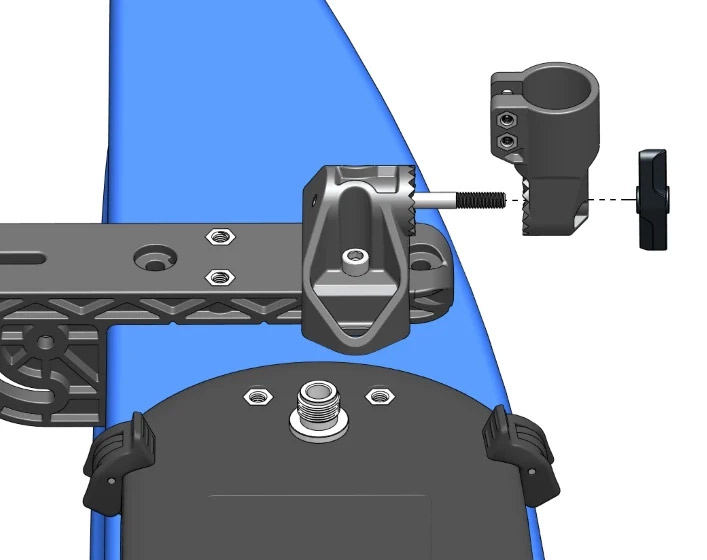

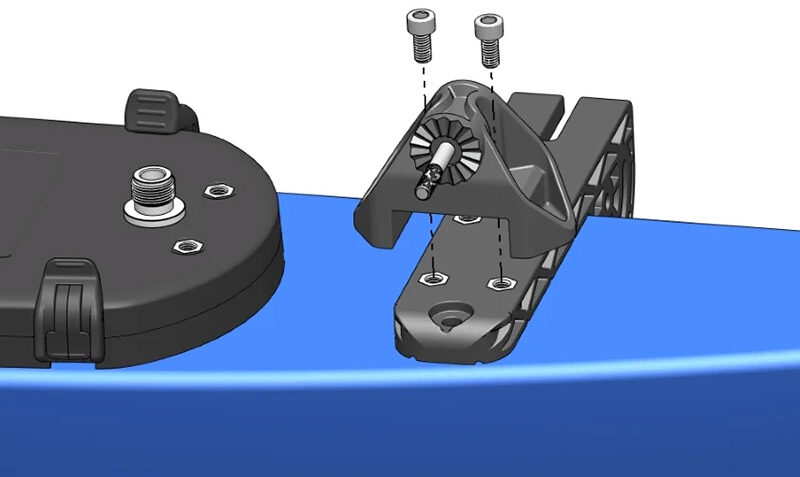

3. スイベルベース（旋回ベース）をマストベースに取り付け、蝶ナットで固定します。

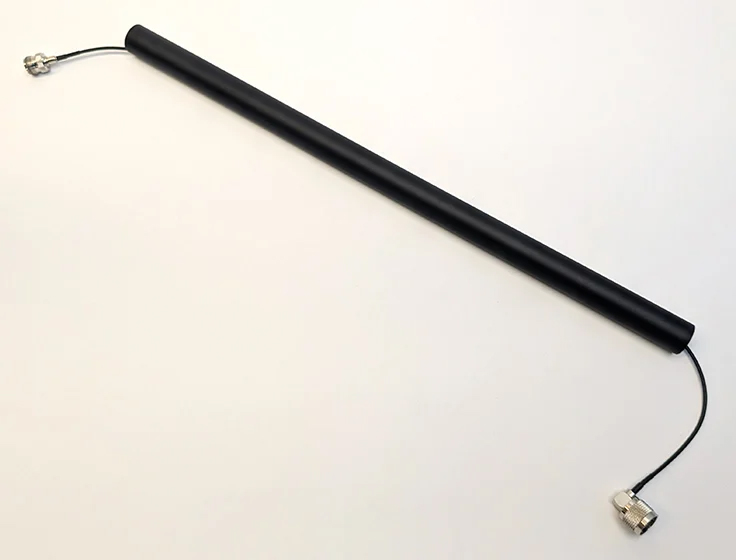

4. アンテナケーブルをマストポールの中央に通します。


   上側：ストレートコネクタ / 下側：アングル（L 字）コネクタ

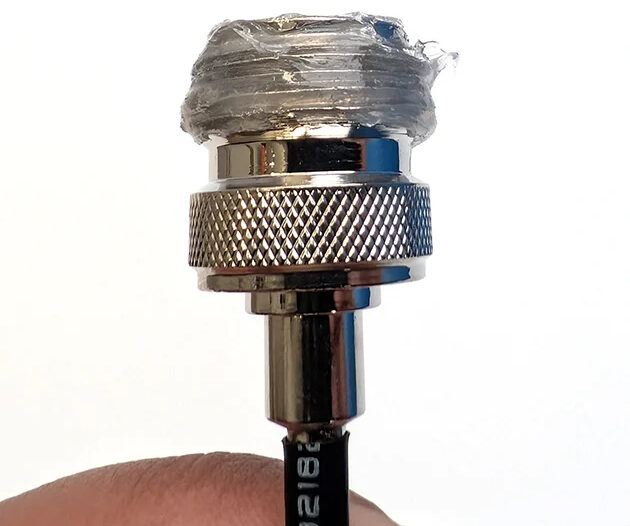

5. 付属の Molykote 111 グリース を、アンテナケーブルのストレート（非角度）コネクタの外側ネジ山に十分塗布してください。

   この際、BlueBoat 側アンテナコネクタ用として グリースを少量残しておいてください。

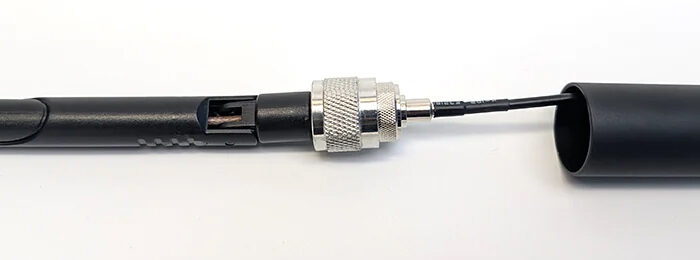

6. 先に取り外したアンテナを、アンテナケーブルのストレートコネクタ側にねじ込みます。

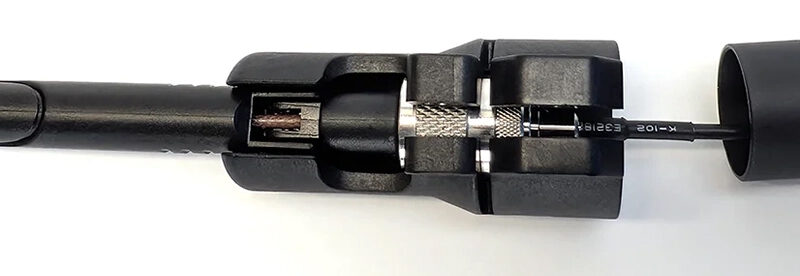

7. アンテナをホルダーに押し込み、確実に固定されるまでしっかりと差し込みます。
   折りたたみ時にホルダーのスロットを通過できるよう、アンテナの向きを調整してください。

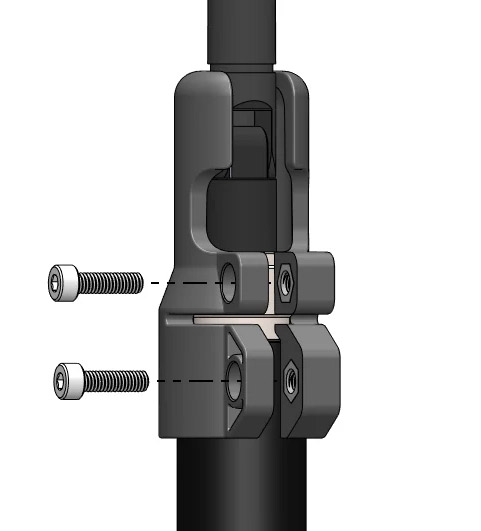

8. M4×14 ネジ 2 本 と 3mm 六角レンチを使用して、アンテナホルダーをマストポール上部に固定します。

   固定後、軽く引っ張り、確実に取り付けられていることを確認してください。

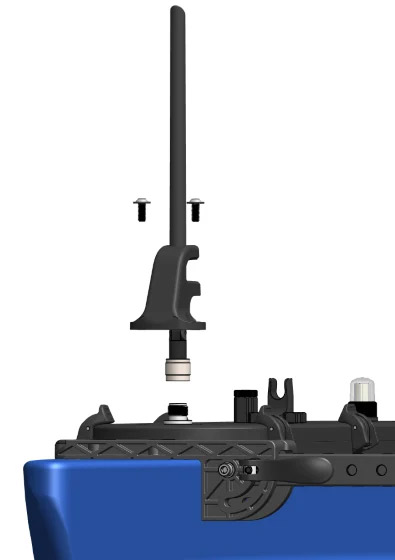

9. マストポールの反対側の端をスイベルベースに挿入し、アンテナケーブルがスロットを正しく通っていることを確認します。

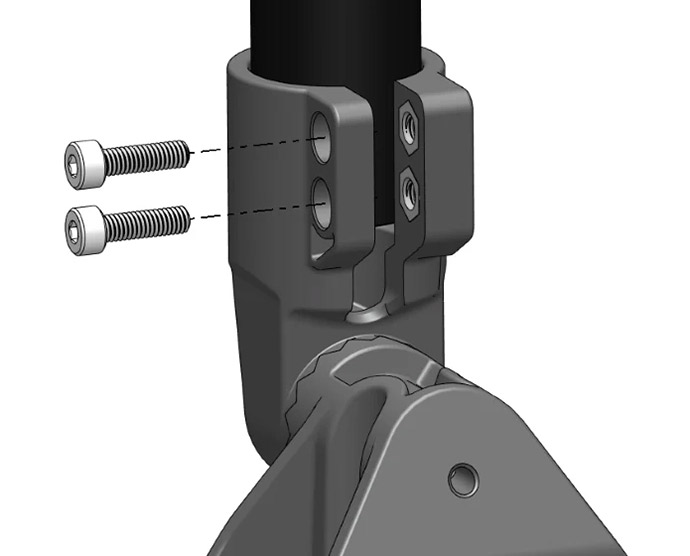

10. 残りの M4×14 ネジ 2 本 を使用して、マストポールをスイベルベースに固定します。
    軽く引っ張り、ベースにしっかり固定されていることを確認してください。

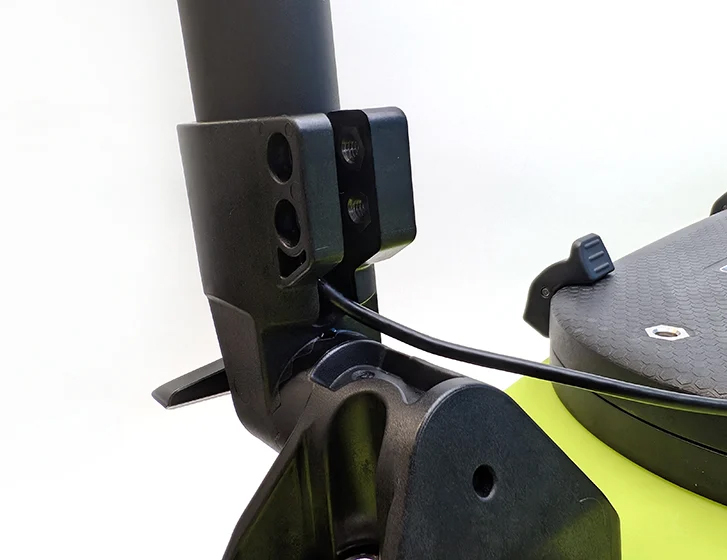

    マストは、アンテナが船体中心方向へ内側に折りたたまれる向きになるよう調整してください。

11. BlueBoat 側アンテナコネクタの外側ネジ山に、Molykote 111 グリース を十分に塗布します。

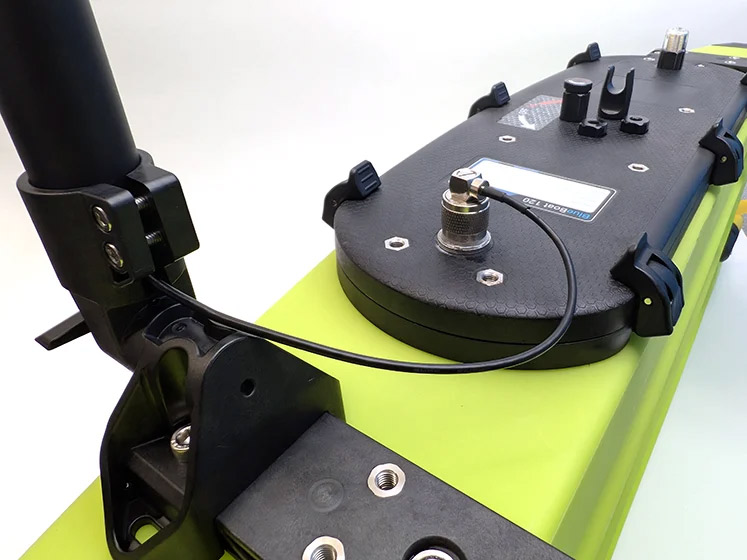

12. アンテナケーブルの 90° アングルコネクタ を BlueBoat のアンテナコネクタに接続します。


以上で取り付け作業は完了です。

マストの折りたたみ

マストを折りたたむには、蝶ナットを緩めてマストを下方向に倒し、
再度蝶ナットを締め付けて固定します。

• マストの角度は 0°～180° の範囲で、22.5°刻みで調整可能です。
• ホルダー内のアンテナも、収納時には内側に折りたたむことができます。
