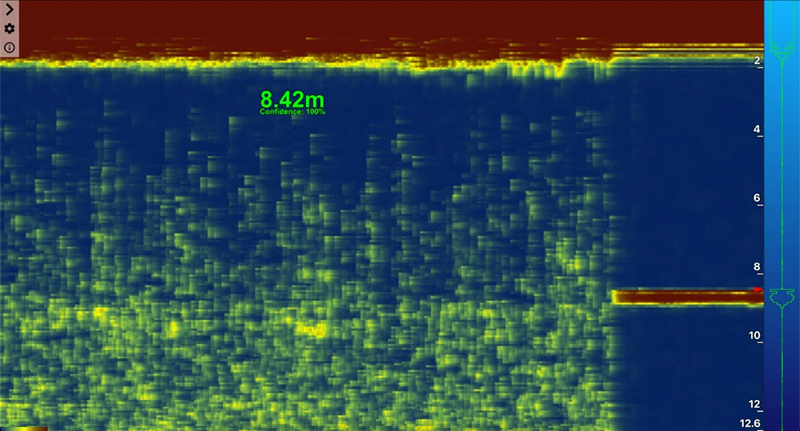

本記事では、Arduinoを使用して Pingソナー からデータを読み取り、結果を出力する方法を解説します。
Pingソナーは、多目的に利用できる シングルビーム測深機 です。
ROVやAUVの 高度計、USVに搭載した 測深作業、さらには障害物回避用ソナー など、さまざまな用途に使用されています。
シリアル通信に対応しているため、Arduinoをはじめとする各種マイクロコントローラと容易に接続・連携できます。
Pingソナー高度計／エコーサウンダー
Pingソナーは、高度計およびエコーサウンダーとして使用できるソナーです。
最大測定距離は100m、ビーム幅は25度で、シリアル通信に対応しています。

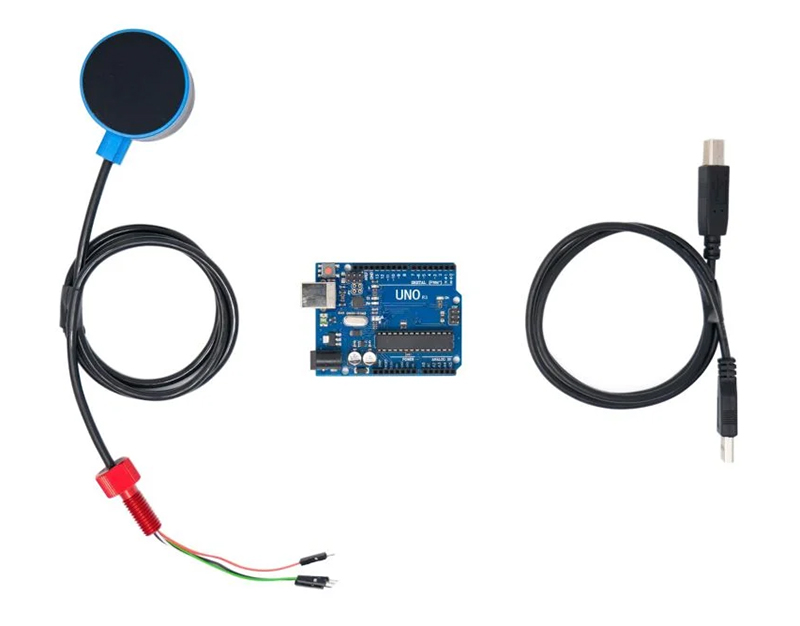

部品および工具
本ガイドで使用する主なコンポーネント
必要なもの
 |
Ping ソナー高度計／エコーサウンダー ・測定レンジ：最大100m ・ビーム幅：25度 ・通信方式：シリアル通信 |
 |

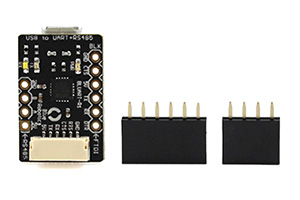

BLUART USB–TTL シリアル／RS485 アダプター ・0.1インチヘッダおよび JST-GH コネクタ搭載 |
 |

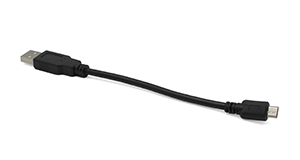

6インチ ストレート Micro-USB − USB-A ケーブル ・コンパクトなスペースや筐体内への組み込みに適しています |
さらに必要なモノ
- Arduino マイクロコントローラ ×1
※本チュートリアルでは Arduino Uno を使用します - USB A − B ケーブル ×1（Arduino ボードを接続するため）
- Arduino IDE
- Ping-Viewer
旧型 Ping ソナーのファームウェアバージョンとボーレート
本ガイドで使用する ping1d-simple スケッチは、Arduino Uno のようにハードウェアシリアルインターフェースが1つしかないArduino ボードとの互換性を確保するため、SoftwareSerial ライブラリを使用しています。
SoftwareSerial を使用する場合、Ping ソナーは 9600 ボーで通信する必要があります。
最新の Ping ソナー用ファームウェアでは、接続時に自動的に適切なボーレートへ切り替わります。
Ping ソナーの機種別ファームウェアについて

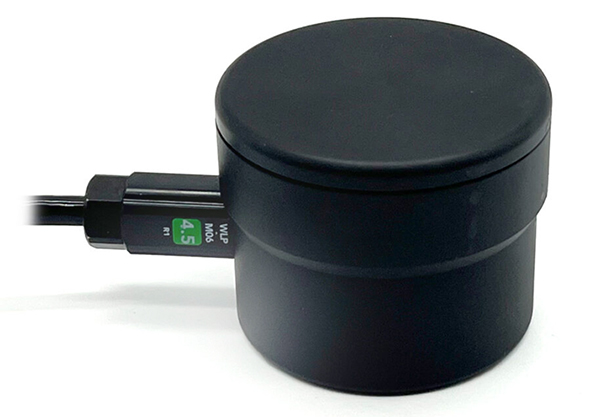

▶ 新型の Ping ソナー（本体が全黒） の場合
すでに 最新のファームウェア がインストールされています。
そのため、このセクションはスキップ可能で、新たにファームウェアをインストールする必要はありません。
▶ 旧型の Ping ソナー（本体が黒で、トランスデューサーリングが青） を使用している場合
自動ボーレート切り替えに対応した最新ファームウェアをインストールする必要があります。
Arduino Mega のように複数のハードウェアシリアルインターフェースを備えたArduino ボードを使用する場合は、SoftwareSerial を使用せず、115200 ボーのハードウェアシリアルを利用できます。
この場合、ファームウェアの変更は不要です。
代わりに、ping1d-simple-mega スケッチを使用してください。

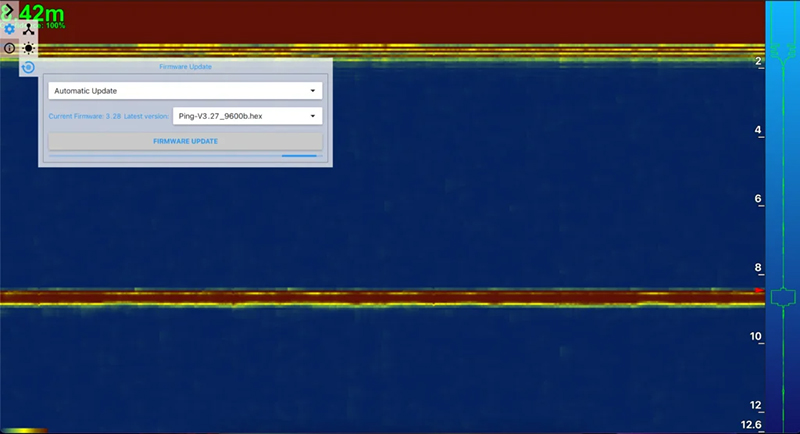

Ping ファームウェアの更新手順
- Ping ソナーを BLUART または USB–シリアル変換アダプタでコンピューターに接続します。
※詳細は Ping Sonar クイックスタートガイドを参照してください。 - Ping Viewer を起動します。
- デバイスが正常に通信していることを確認してください。
通信しない場合はトラブルシューティングを参照してください。
- 歯車アイコンをクリックしてファームウェアパネルを開き、
円形の矢印が付いた3番目のアイコンをクリックします。
- ファームウェアを
「auto」ファームウェア（ping-V3.28_auto 以降）
に設定します。 - 信頼性の高い USB ポートに接続されていることを確認してください。
- 「ファームウェアのアップグレード」をクリックします。
- 更新が完了すると、再びデータのストリーミングが開始されます
通信速度は低下します。

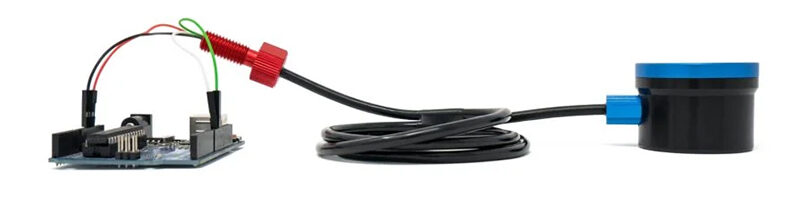

配線接続
- Ping の赤色の線（5V）を Arduino の 5V ピンに接続します。
- Ping の黒色の線（GND）を Arduino の GND ピンに接続します。

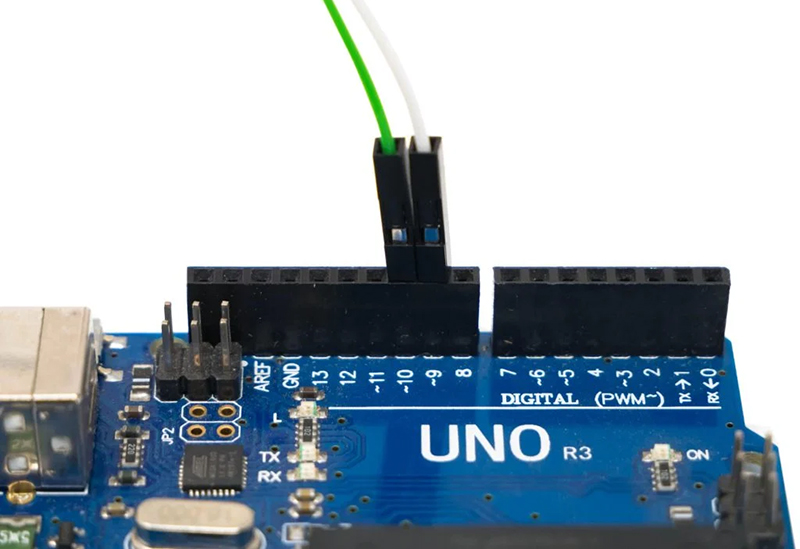

- Ping の白色の線（TX）を Arduino の デジタルピン 9（RX）に接続します。
- Ping の緑色の線（RX）を Arduino の デジタルピン 10（TX）に接続します。
 |
 |
Arduino ライブラリのインストール
Arduino IDE を使用する方法
- Arduino IDE を起動します。

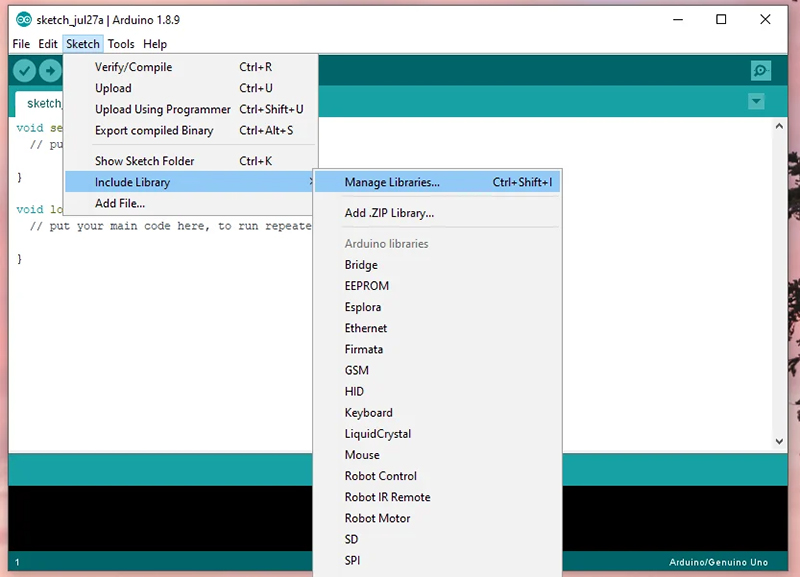

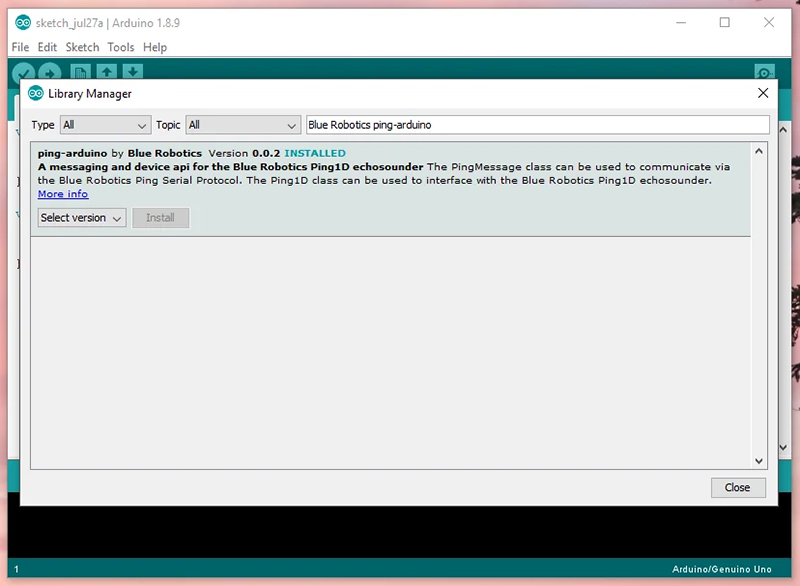

- ［スケッチ］→［ライブラリを含める］→［ライブラリを管理…］
を選択します。
- 「Blue Robotics ping-arduino」を検索し、［インストール］をクリックします。
ZIP ファイルを使用する方法
- 最新の ZIP ファイルをダウンロードします。
こちらからダウンロードできます。 - 解凍したフォルダを Arduino/libraries フォルダに配置します。
シンプルなサンプルの使用
シンプルなサンプルスケッチを Arduino にアップロードし、Ping ソナーから距離（深度）と信頼度を取得します。

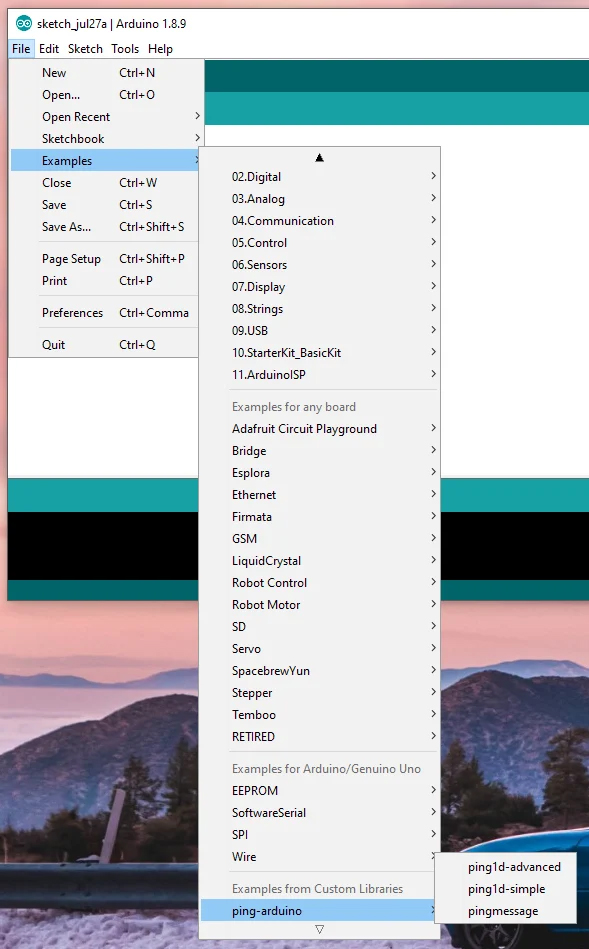

- ［ファイル］→［スケッチ例］→［ping-arduino］→［ping1d-simple］
を開きます。

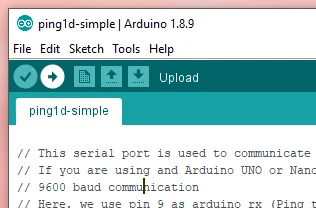

- Arduino にアップロードします。

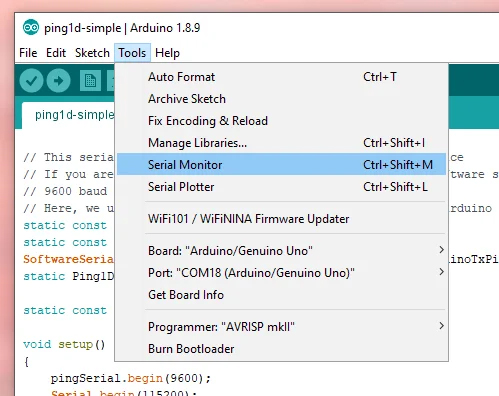

- シリアルモニターを開きます。

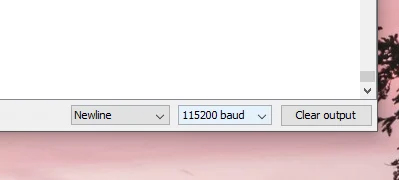

- ボーレートを 115200 に設定します。

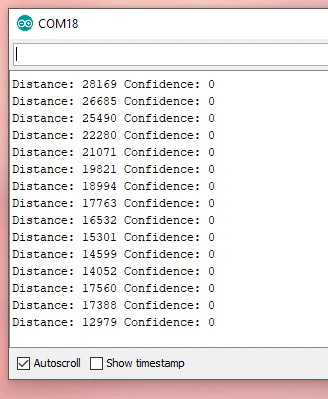

正常に動作していれば、距離（mm）と信頼度（％）が表示されます。
高度な使用方法
Ping ソナーは深度取得以外にもさまざまな制御・通信が可能です。
高度な機能を試すには、ping1d-advanced サンプルを使用してください。
- ［ファイル］→［スケッチ例］→［ping-arduino］→［ping1d-advanced］
を開きます。 - アップロードします。
- シリアルモニターを開き、ボーレートが 115200 であることを確認します。

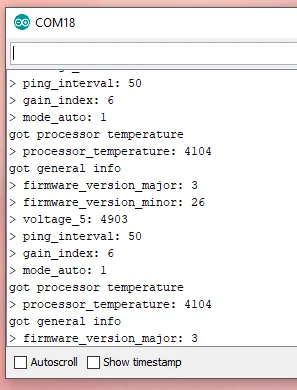

- シリアルモニターに印刷されたデータは以下の通りです。
