これは、Outland Technology PowerSupplyのコンポーネントです。標準の100〜240 VAC電源コンセントに接続し、テザーを介して400VDCの電力を供給します。安全でない漏電が検出されると、内蔵のGFI / LIM回路が自動的に電源出力を遮断します。

完全なシステムについては、BlueROV2のOutland Technology PowerSupplyを参照してください。

製品説明

トップサイド電源ユニットは、Outland Technology Power Supply(OTPS)のコンポーネントです。テザーを介して送信するために、100〜240VAC電力を400VDC電力に変換します。 LIM / GFI安全回路など、安全性を重視して設計されています。 Fathom-Xテザーインターフェースボード、ラップトップ充電コンセント、ラップトップシェルフが組み込まれているため、単なる電源ではありません。

R2の新機能:電源入力コネクタがIEC320-C13に変更されました

R2の新機能:1×6フィートIEC320-C13-NMEA5-15Pケーブルが含まれています

R2の新機能:外部FXTIに接続するためのBinder770バルクヘッドコネクタをインストールしました

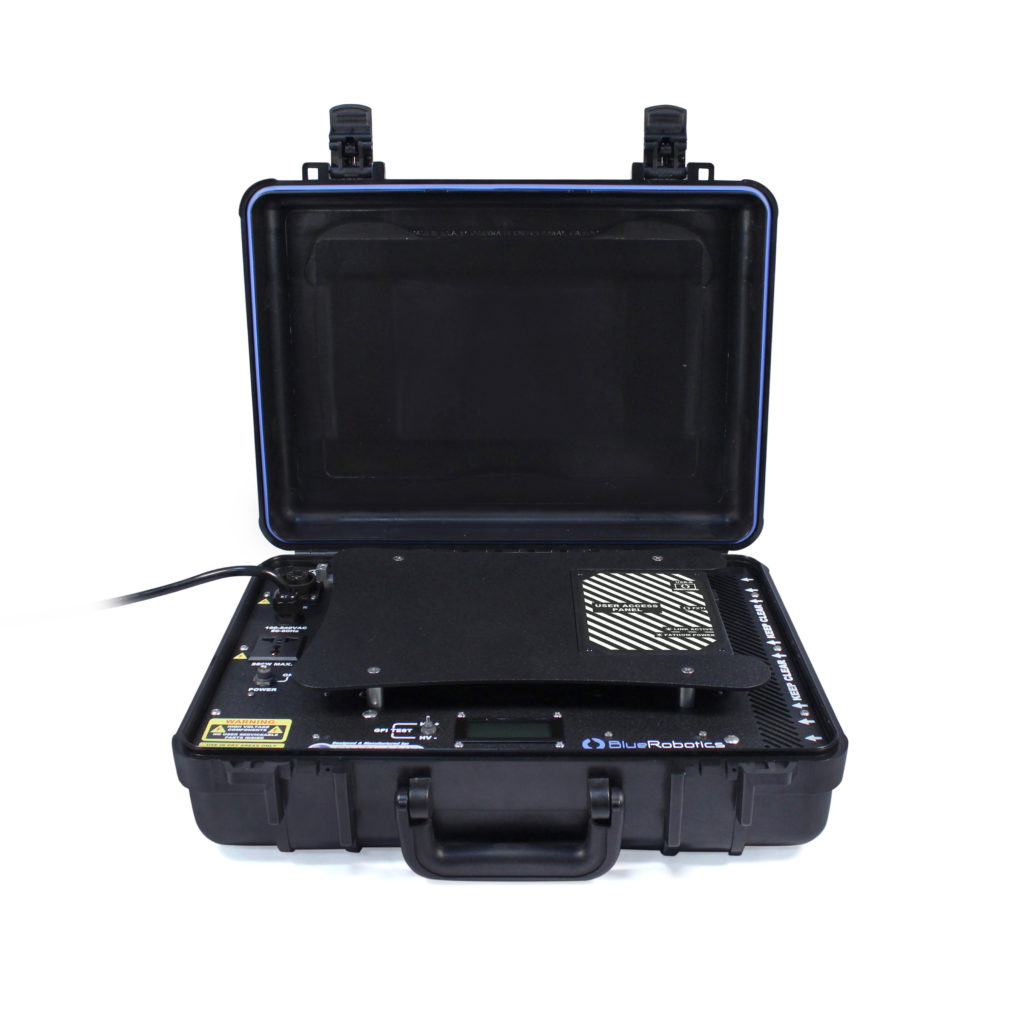

電源は、持ち運びが簡単な頑丈なハードシェルケースに組み込まれています。蓋を開けた状態で操作して、冷却用の空気の流れを提供し、ROVパイロットの上面制御ステーションとして機能するように設計されています。中央のセクションにはラップトップシェルフがあり、1つの卓上から操作できます。左上のラップトップシェルフの隣には、テザー入力コネクタであるBinder696シリーズがあります。高電圧定格であり、安全のためにピンが隠されています。その隣にはアース線コネクタがあります。ユニットには、安全のために最も近いアースに接続する必要があるアース線が付属しています。

その下には、通常の100〜240VAC壁コンセントに接続する入力電源ケーブルがあります。ユニットには北米のプラグ(NEMA 5-15)が付属しており、プラグアダプタと一緒に使用して他の一般的なプラグタイプで動作させることができます。入力電源ケーブルの隣には、操作中にラップトップ充電器を接続するための補助電源コンセントがあります。補助電源プラグはいくつかの異なるプラグと互換性があり、通常はアダプターを必要としません。電源スイッチを使用すると、いつでもユニットの電源をオン/オフできます。そのスイッチはROVの電源も入れ直しますが、補助コンセントへの電源は切断されません。

電源ユニットの内部は安全上の理由からユーザーの立ち入りが禁止されていますが、ユニットの上部にはユーザーがアクセスできる専用の領域があります。内部には、Fathom-Xテザーインターフェイスボードと、ROVへの接続に通常使用されるFXTIに代わるUSB-イーサネットアダプターがあります。電源ユニットで操作する場合、FXTIは必要ありません。ソナーや水にリンクされたアナログロケーターなどのペイロードとの通信に使用できる、テザーからの予備のツイストペアへのアクセスもあります。

ユーザーに最も近いのは、電源ユニットの最も重要な部分であるGFI安全テスト機能とステータス画面です。漏電遮断器(GFI)は、ROVユーザーにはライン絶縁モニター(LIM)としても一般的に知られています。絶縁電源のハイサイドまたはローサイドでの漏電を検出し、危険なレベルの漏電が検出された場合は自動的に出力を遮断します。これは、水中の電気を安全に使用するためのIMCA行動規範のガイドラインに準拠するように設計されています。テストスイッチは上下に切り替わり、ハイサイドとローサイドのリークをテストします。

ステータス表示には、電源装置の状態、電圧と電流の出力レベル、およびGFI障害の履歴が表示されます。

この製品は別売りですが、BlueROV2の完全な電源システムが必要な場合は、Outland Technology PowerSupplyの製品ページから完全なシステムを構成することをお勧めします。
